一、适用范围

恒温恒湿箱能在设计范围内任意调节培养室内温度和湿度，为各种对环境湿度敏感的菌种、微生物提供理想的生长、繁殖场所。广泛使用于医药、化工、农业、环保、科研单位等行业的生产、科研、检验工作中。

●   本产品由控制部分、执行机构及工作室三大部分组成，控制部分为智能型恒温恒湿控制器，采用先进微电脑技术，可编程控制方式，可设置培养箱的多种参数（包括温度、湿度、时间）可选择连续工作方式或定时工作方式，具有优良的控制性能和抗干扰能力，满足不同的动、植物生长，及各种生物保鲜保存的需要。

●   湿度采用超声雾化器自动加湿方式控制。

●   工作室为不锈钢板制作，圆弧形内角易于清洗，箱体采用优质冷轧钢板，表面喷塑处理，具有极强的防锈功能。

●   箱内搁板高度可调，双层门结构，打开箱门，内有玻璃内门，可随时检视培养情况，而不影响箱内温湿度。

●   设计科学合理的内外箱连接结构和风道，确保气流温度均匀和温度的不外逸损失。

三、技术参数

 试验环境温度为22℃±1℃。

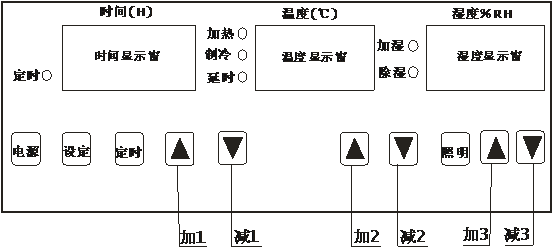

四、面板功能说明

(图一)

五、操作方法

1、  从雾化器（加湿器）上取下水箱，旋开水箱盖，注满水后旋紧水箱盖，放回雾化器上。（建议使用纯净水）

2、  接通220V  50Hz电源，电源插座应有良好的接地装置。

3、  接通电源后按“开关”键，仪表显示状态，同时“ALM”继电器吸合，仪表处于工作状态。仪表有断电记忆功能，如在工作状态时意外断电，重新通电后，仍根据上一次命令继续工作。

4、当环境湿度大于设定湿度时试验前应设定35℃~40℃预干燥，这样可达到压缩机的使用寿命及更有效控制湿度波动。

Ø  按键功能

照明 ：该键为箱体的照明键。按一下该键照明灯亮，再按一下该键照明灯熄灭。

      在运行状态下，按住照明键不放,约3秒后,时间窗口显示Addr,温度窗口显示数值，然后按一下设定键,时间窗口显示tc,温度窗口显示测量温度修正值，用户可根据实际情况通过温度窗口下的加、减键来修改。再按一下设定键，则时间窗口显示hc，温度窗口显示测量湿度修正值，用户根据实际情况可通过温度窗口下的加、减键来修改；再按一下设定键，则退出系统设置状态。进入运行状态。

设定：该键为设定键。按一下该键培养箱进入设定状态,各显示窗最后一位数码管闪烁，用户可按对应的加、减进行设定，若按住加减键不放，则进入快速连加、连减。用户设定好各参数后，再按一下该键，则设定成功。在设定状态下，如果10秒内不按任何键，则培养箱自动退出设定状态，设定参数无效。

定时：该键为定时键，按一下该键，时间显示窗显示on，则进入连续运行状态，如果时间显示窗不显示on，则进入定时运行状态。当运行时间倒计时为0时显示END，定时结束，培养停止运行。再按一下该键则又回到定时运行状态；按二下该键进入连续运行状态。

设定举例：若用户要求设定120小时、温度40℃、湿度80% RH。

步骤1、上电后,先按住照明键不放,约3秒后,时间窗口显示Addr,培养箱进入系统设置，然后按一下设定键,时间窗口显示tc,温度窗口显示温度修正值，用户可根据实际情况通过温度窗口下的加、减键来修改。再按一下设定键，则时间窗口显示hc，温度窗口显示湿度修正值，用户根据实际情况可通过温度窗口下的加、减键来修改；再按一下设定键，则退出系统设置状态。进入运行状态。

2、按一下设定键，则各个显示窗口末位数字闪烁，对应的指示灯亮，此时可设定各对应的参数：

按加1、减1键设置控制时间，直至时间指示窗显示“120”小时；

按加2、减2键设置温度，直至温度指示窗显示“40”℃；

按加3、减3键设置湿度，直至湿度指示窗显示“80” % RH；

3、再按一下设定键，设定结束,回到运行状态,培养箱按设定参数进行控制。

4、当倒计时为0时显示END,仪器停止运行。用户再按一下定时键则培养箱又回到定时状态；按二下该键进入连续运行状态；不按任何键,则停止运行。

Ø  保护功能

1.热电阻短路、断路保护：当热电阻短路或断路时，温度窗显示“Err”，气候箱会自动停止加热或制冷。

2.超温保护：当测量温度超过了63℃时，自动停止加热。

3.防结冰保护：当设置温度低于10.1℃时，气候箱会自动停止加湿。

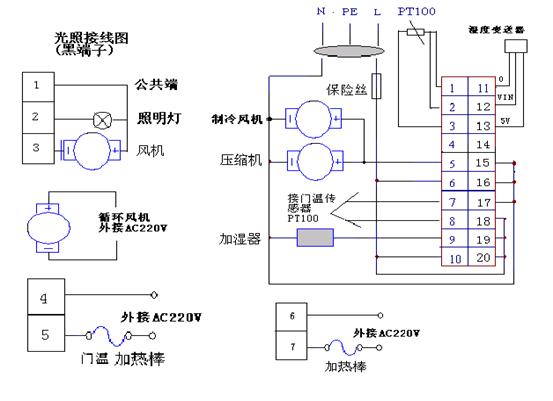

六、 仪表接线图

七、注意事项及产品维护和保养

1.此培养箱工作电压220V，50Hz，使用前必须注意所有电源电压是否相符，并将电源插座接地级按规定进行有效接地。

2.本产品应可靠接地，安放在干燥阴凉的地方，避免阳光直晒。

3.在通电使用时切忌用手触及箱顶电器箱内的电器部分或用湿布揩抹及用水冲洗，检修时应将电源切断。

4.设备尽可能安装于空气干净，温差变化小的室内。安放在干燥阴凉的地方，避免阳光直晒，并保持箱体与周围环境通风良好，与墙壁距离10cm以上。搬运时必须小心，不得平放或倒立放置。

5.雾化器用水不可超过40℃，经常更换水箱内存水，当雾化器水箱水位过低时，及时为雾化器加水，长时间不用，应将水箱、水槽中2积水倒掉。定期清洗换能器。

6.控制板的熔丝管装于箱顶电器箱后部，调换时必须先拔下电源线，并按铭牌规定调换。

7.在通电恒温状态下开启内门将会不同程度地造成温度波动现象（视设定温度和环境温度之差比）。建议用户尽可能减少开门次数及开启时间。

8.每次使用完毕后，应将电源全部切断。经常保持箱内外清洁。

9.产品外表不准用酸、碱及其他腐蚀性物品来擦洗，免损美观，箱内用干布定期擦净。

10.电源线不可缠绕在金属物品上，不可放置在高温或潮湿的地方防止塑料老化以至漏电。

八、故障处理

九、装箱单
