一.用 途
推车式烘箱适用各种金属材料，电器元件，及其他材质的烘干，固化，老化，特别适合较重较大试件或数量较多时的作业。烘箱内胆为不锈钢材料，底部铺设轨道，用于载物小车的进出，内胆为双层式，里层为工作室，夹层为加热循环风道，顶部设置750W大功率运风电机，将工作室空气送入加热层循环风道从二侧底部回流入工作室，从而达到工作室内的温度均匀，加热元件的不锈钢加热管分布在箱体左右二侧的加热层内，外壳材料优质冷板高温喷塑，浅灰色美观大方，中间隔热层保温棉填充，安全通风孔位于箱体顶部，ZC-1N，ZC-2N型为单开门结构，ZC-3N，ZC-4N型为双开门结构。LTDE可编程自动控制系统位于箱体右侧。小推车根据实际需要制作（另配或自备）。
热风循环原理:箱内工作室空气由特定的运风扇将风吸入底部加热仓再从两边风道进入工作室, 经过干燥物后再被底部的离心风机吸入，形成合理的风道，能使热空气充分对流不断地让热风循环,使箱内温度最大限度达到均匀。
控制系统: 采用国内先进的LTDE可编程仪表,三十段带程序微电脑控制，具有强大的编程功能，可控制升温速率，升温，恒温，多波段曲线任意设置PID .9999停时功能。
置货方式：采用双开门，可使手推货车直接进入
二.结 构
薄钢板构成，工作室与箱体外壳间以玻璃纤维作保温层材料。仪器内胆采用优质不锈钢,外壳毛面喷塑, 不锈钢加热管为加热元件,玻璃纤维/硅酸棉隔热材料,二侧风道热空气内循环方式,PT100热电阻传感元件,熔断丝，漏电，触电保护开关。
三．仪表操作
操作面板功能
普通操作方法：
接通电源，按↑键二秒钟使SV窗口出现STOP（暂停）。设定步骤：按←键PV显示C01。按←↑↓设置所需的温度。按SET键，PV显示t01。按←↑↓设置-1。等到返回菜单（SV显示STOP）。再按↓键二秒钟，SV显示RUN即可。此时PV即显示升温。SV窗口HOLD和设置的温度交替显示。
例如：要仪器到100℃长期保持自动恒温
按 ← 键一下 C01 = 100
按SET键一下 t01 = -1
等到SV返回STOP，再按↓键。SV显示RUN即仪器开始工作。
定时功能操作方法：
接通电源，按↑键二秒钟使PV显示STOP（暂停）。按←键PV显示CO1, 按←↑↓设置起始温度50（起始温度应高于室温）, 按SET键，PV显示t01。按←↑↓设置起始温度到所需用实际温度的时间（时间宜长不宜短）。按SET键PV显示C02。按←↑↓设置工作所需的温度, 按SET键PV显示t02, 按←↑↓设置所需恒温时间, 按SET键PV显示C03, 按←↑↓设置所需用实际温度（即和C02同样的温度）, 按SET键PV显示t03, 按←↑↓设置-121。等到返回菜单（SV显示STOP）。再按↓键二秒即启动。此时PV窗口显示温度上升。SV显示温度上升或时间运营。
例如：要400℃恒温10分钟。
按 ← 键一下 C01 =50 （起始温度为略高于室内温度的值，如50℃。）
按SET键一下 t01 =20 (一般情况下该段升温时间不宜过短，否则容易温度过冲。)
按SET键一下 C02 =400 (工作需要温度)
按SET键一下 t02 =10 (恒温时间)
按SET键一下 C03 =400 (工作用的温度)
按SET键一下 t03 =-121
等到SV显示STOP再按↓键二秒SV显示RUN即启动。此时PV显示实测温度上升。SV显示设置温度上升或时间运行。
可编程通常操作方法
接通电源，按↑键二秒钟使SV窗口出现STOP（暂停）。设定步骤：按一下←键，上排PV显示C01，表示需要程控的起始温度，操作←↑↓键，使下排SV达到所需起始温度。再按下SET键，PV显示t01，表示从起始温度达到下一设定温度的时间，操作←↑↓键，使SV达到所需时间。再按下SET键，PV显示C02，表示刚才设定的起始温度C01，用了t01的时间，所要达到的温度，按←↑↓使SV达到所需温度。（如需恒温，则C01与C02设置同一值），再按下SET键，PV显示t02表示从C02到达下一温度的时间设定，按前面步骤操作…,最后一段T参数设置 “-121”即可自动关机，最多达30段,最后结束段将txx设置-121设置完毕等SV返回STOP再按↓键使显示窗口出现RUN仪器自动按照设定的程序开始工作。程序编排采用温度--时间-温度格式，其定义是从当前段设置温度，经过该段设置的时间到达一温度。 例示：按下图所示程序曲线设定各段程序值（从40度用30分钟升到130度再用35分钟升到150度恒温40分钟再用30分钟升到200度恒温25分钟再用20分钟降到180度再恒温25分钟后自然冷却）
℃
按 ← 键一下 C01 = 40℃（程序起始温度，也可以设定略大于室温的任何值）
按SET键一下 t01 = 3 0分钟
按SET键一下 C02 = 130℃
按SET键一下 t02 = 35分钟
按SET键一下 C03 = 150℃
按SET键一下 t03 = 40分钟
按SET键一下 C04 = 150℃
按SET键一下 t04 = 30分钟
按SET键一下 C05 = 200℃
按SET键一下 t05 = 25分钟
按SET键一下 C06 = 200℃
按SET键一下 t06 = 20分钟
按SET键一下 C07 = 180℃
按SET键一下 t07 = 25分钟
按SET键一下 C08 = 180℃
按SET键一下 t08 = -121（程序运行结束）

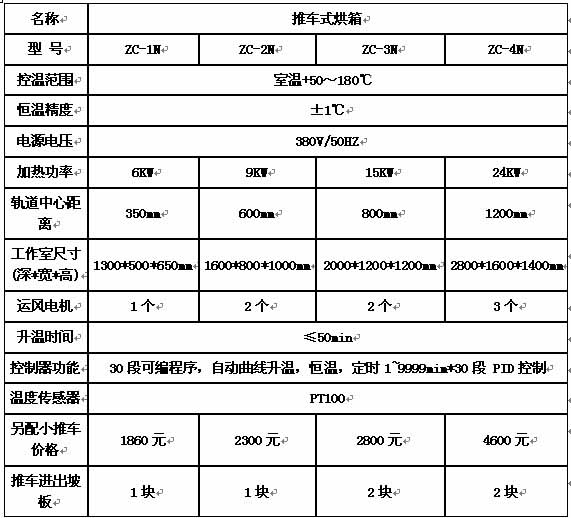

四．技术参数
五.使 用 和 注 意
1． 仪器外壳必须有效接地，以保证使用安全。
2． 仪器应放在通风良好的室内水平位置，在其周围不可放置易燃易爆物品。
3． 应在供电线路中安装铁壳的闸刀开关一只，供此箱专用，在外壳接地通电前请检查本箱的电器性能，并应注意是否有断路或漏电现象,本仪器无防爆装置，不得放入易燃易爆物品干燥。
4． 箱内物品放置切勿过挤，必须留出空间，以利热空气循环。
5． 不可任意卸下顶盖，扰乱或改变线路，唯当该箱发生故障时可卸下侧门，按线路逐一检查。如有重大故障时，可与本厂联系。
6． 本烘箱为非防爆烘箱，不得放入易燃易爆物品干燥！！
六.故障及排除
|
